行業前沿
更多
行業前沿/ news
炭黑很黑，但請不要忘記它們的功勞
發布時間：2020-02-21
來源：TGM 瀏覽：次
炭黑是塑料的著色劑、防紫外線老化劑和抗靜電劑。隨著塑料行業的發展，炭黑在塑料行業的用量也越來越大，從普通的日用塑料到高檔的工程塑料都離不開炭黑。和橡膠行業用炭黑相比，塑料的炭黑用量雖然不多，但它對塑料性能的影響很大，因此，對塑料用炭黑的性能要求更加嚴格，不同用途的塑料制品對炭黑性能有不同的要求，現對炭黑在塑料中應用作一介紹。
一、炭黑基本性能
炭黑基本性能，原生粒徑、結構、孔隙率和表面官能團，對塑料性能的影響如下：
1．1炭黑原生粒徑小(比表面積大)
(1)可以提高炭黑的黑度；
(2)可以提高炭黑的著色力；
(3)可以增強炭黑抗紫外線的能力；
(4)可以提高炭黑的電導率；
(5)能增大塑料的粘度；
(6)降低炭黑的分散性；
(7)增加炭黑和塑料的吸水量。
炭黑的吸水量與炭黑的氮吸附比表面積有很大的關系。當與樹脂混合制成塑料時，炭黑的原生粒徑將是影響塑料吸水量的主要因素。
1．2炭黑結構高
(1)會降低炭黑的黑度和著色力；
(2)可以提高炭黑的分散性；
(3)可以增大塑料的粘度；
(4)提高炭黑的電導率；
(5)在導電炭黑的使用中，可以減少炭黑的使用量。
炭黑結構是炭黑鏈枝程度或炭黑聚集體大小的表示法。炭黑結構分為一次結構，或稱原生結構和二次結構。一次結構是指原生聚集體形成的結構，原生結構比較牢固，不易破壞，所以一次結構是在塑料體系中實際存在的結構。二次結構是炭黑聚集體靠范德華力凝聚形成的附聚體，二次結構不牢固，易在塑料加工過程中受到破壞。
炭黑孔隙體積與結構有直接關系，結構高的炭黑存在著較大的孔隙體積；結構低的炭黑則孔隙體積較小，所以孔隙體積是炭黑結構的量度。一般炭黑孔隙體積通過吸液法和壓縮比容法測定。炭黑孔隙體積在一定程度上影響一定粒徑的炭黑的“重量”，因此，加入相同重量、但孔隙體積較大的炭黑，能增加炭黑粒子在塑料中體積數量，同時也提高了塑料制品的電導性。
1．3炭黑表面官能團多(揮發物量高，pH值低)
(1)降低炭黑的電導率；
(2)提高炭黑的潤濕性；
(3)增加炭黑的吸水率。
炭黑表面官能團是在炭黑離子表面生成的含氧基團，它影響著炭黑許多理化性能。炭黑的表面官能團主要是一些酸性的表面基團，主要包括羧基、酚羥基、醌基和內酯基等。炭黑表面官能團的多少是由一定溫度和環境條件下，反應一定時間后，通過測量炭黑的減量來表示的。另外，影響塑料性能的其他因素還有炭黑中硫分、灰分、雜質等，還有炭黑的物理形態，如粉狀或粒狀。
二、炭黑粒子的物理特性
用帶有自動圖像分析技術的透射電子顯微鏡可以測試炭黑的粒徑、聚集體的尺寸和形狀以及分布狀況。將透射電子顯微技術運用到炭黑聚集體的多重圖像上，可以看到聚集體的三維結構。通過透射電子顯微鏡上的角度計旋轉炭黑的聚集體結構，可以發現不同的角度所看到的聚集體外觀是不一樣的。
通過不同角度所顯現的聚集體圖像，我們可以建立聚集體的三維圖像?？偠灾?，通過旋轉方式我們可以看到具有高結構炭黑的聚集體比低結構炭黑的聚集體更大、更復雜。在同樣放大倍率下，用透射電子顯微鏡測試的圖像和用計算機模擬的三維圖像，如圖1所示。從右邊的模擬圖像來看，雖然圖像是二維的，但我們可以明顯感受到聚集體的三維圖像；而且通過觀察，我們可以了解炭黑粒子之間的空間關系。另外，這樣的模型圖像可以根據需要進行旋轉，以觀察和測量炭黑的聚集體。隨著三維圖像分析技術的發展，未來的三維分析技術，將對聚集體結構如何影響應用性能作出滿意的解釋。
三、炭黑的分散設備
炭黑在塑料中的常用的分散設備
3.1 砂磨機
從某種意義上講，砂磨機是球磨機的延伸。砂磨機的研磨方法類似于球磨機，其分散需要的剪切力均來自顏料中的分散介質。砂磨機是依靠高速旋轉的分散盤作用于分散介質所產生的離心力來提供分散剪切力；而球磨機是依靠重力來提供分散剪切力。
砂磨機的優點為分散時間快，效率高，能夠連續生產，可以分散低粘度的體系。
砂磨機的缺點是分散前都需要預混和。砂磨機所用分散介質有鋼珠、玻璃珠以及陶瓷珠等。當砂磨機分散時，分散介質趨向于均勻地分布。
當減少分散介質在體系中的質量分數時，分散介質之間的距離將會增大，這樣就會降低炭黑的分散效率。但如果用太多分散介質，則會增加分散介質之間的磨損，造成分散介質粒徑的減?。河袝r還會導致分散介質的破碎，影響產品的質量。一般根據生產經驗，調整分散介質的數量和粒徑，使炭黑的分散效率達到最高。砂磨機比較適合處理低粘度的漿料，不適合處理高粘度的漿料。
3.2 三輥機
三輥機的主要作用是依靠壓力和剪切力來克服炭黑的內聚力，達到粉碎和分散炭黑的目的。要使三輥機達到最好的分散水平，下列條件必須得到滿足：剪切表面(輥子)之間的距離務必仔細調整好，并能夠穩定下來，使輥筒之間的壓力達到一個恒定的狀態；輥筒的溫度應嚴格控制，避免忽高忽低，影響體系的粘度，影響炭黑的分散；對要求生產高光澤、高分散、黑度深的制品時，事先應對三輥機表面進行重點的清洗；在進行同樣產品不同批號的生產時，務必對剪切表面(輥子)進行重新清洗。三輥機比較適合處理高粘度的漿料，不適合處理低粘度的漿料。
3.3 注意事項
(1)為了能充分發揮炭黑的特性，分散研磨前應完成下列幾方面工作：
①將炭黑和樹脂混合均勻；
②用樹脂代替炭黑孔隙內的空氣和水分；
③用分散設備提供的剪切力，將炭黑中大的附聚體研磨分散成小的附聚體或聚集體。如果在炭黑的分散過程中能很好地按照上述步驟操作，炭黑一定能達到令人滿意的黑度、色相、著色力、光澤、穩定性和流動性。
(2)預混合

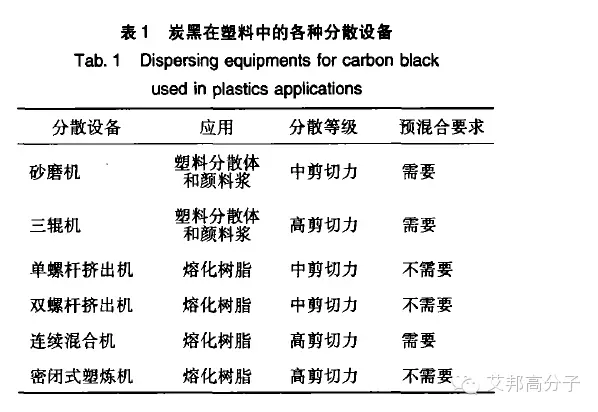

從表1可知：不是所有的分散設備都需要預先將炭黑和樹脂進行預混合。但為了確保塑料在擠出時達到最好的效果，必要的預混合還是需要的，以確保樹脂熔融時和炭黑充分混合，有效減少達到分散要求的研磨時間。
四、炭黑的填充量
為降低塑料的成本，炭黑的用量要求盡可能地高，但是，研磨設備的性能和類型將對炭黑的分散產生重要的影響。不同的塑料要求不同的分散水平。在許多情況下，塑料性能的不足可以直接歸因于炭黑分散的不足，如電纜外殼和光纖等塑料產品，要求炭黑的分散水平能達到更高層次。對于性能要求很高的塑料，炭黑的充分分散是非常重要的。如果能最大限度地提高炭黑的分散水平，可以使塑料的顏色、色相、粘度、光澤、穩定性以及擠出特性等達到更好的要求。
五、炭黑的分散穩定性
炭黑分散的目的是為了滿足客戶對塑料制品性能的要求；然而，由于炭黑的分散和穩定性有時不能滿足要求，會影響塑料制品的性能。下面我們對一些常見的問題進行分析。
(1)“絮凝”、“返粗”、“團聚”是顏料漿中最常見的一些分散問題。它們是因為炭黑粒子之間的布朗運動產生的。要達到理想的分散，有賴于分散設備的提高、添加劑的應用和另外一些技術的運用。
(2)顏料漿分散不好，導致塑料制品的黑度下降，偏棕色，光澤差。這些問題可以通過加大分散力度解決；也可以通過調整炭黑的填充量來完成；也可以通過增加混合的時間、改善混合條件來解決。
(3)塑料粘度高與炭黑添加量過多有關，而且添加量大，可能會導致塑料過熱。溫度過高會對熱敏性聚合物產生不良反應，造成體系過熱，引起凝膠的產生；還會降低炭黑的分散質量和體系的穩定性。
因此，減少炭黑的添加量或控制好適當的溫度有助于減輕問題的產生。隨著塑料工業的發展，塑料對炭黑的要求越來越高。作為炭黑生產企業，必須緊跟塑料工業發展的步伐，在炭黑的質量、產品性能和應用性能上下功夫，不斷創新，使炭黑的質量能更好滿足塑料工業的發展需求。
- 聯系方式
- 銷售電話：13825578181
銷售電話：13825518331
郵箱：123946928@163.com
營銷中心：佛山市順德區勒流街道順德光電產業園12棟601
生產展示基地：佛山市順德區勒流街道沖鶴村富安工業區26-1號地塊之6
全國免費咨詢熱線：0757-22616559
版權所有：佛山市通廣智能裝備制造有限公司 備案號：粵ICP備18141879號 技術支持：TGM
